Si vous n'avez pas besoin de refroidissement de la climatisation en été, n'avez pas besoin de chauffage en hiver, chaud en hiver et frais en été, mais aussi une protection de l'environnement à faible émission de carbone? A quoi pensez-vous?

Oui, la salle passive. Jetons un coup d'oeil.

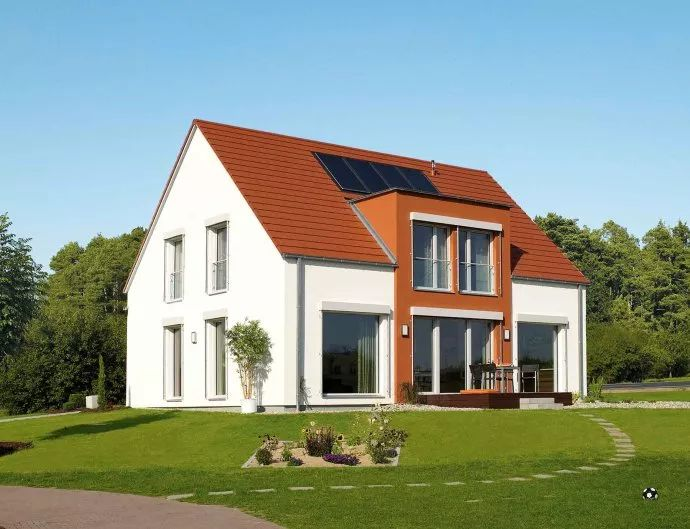

Les maisons passives sont également appelées maisons passives ou maisons passives à économie d'énergie. Est un nouveau bâtiment économiseur d'énergie, n'est pas un approvisionnement actif en énergie pour répondre aux besoins de refroidissement et de chauffage de la maison, en bref, est un bâtiment habitable très économe en énergie et confortable.

Histoire de la maison passive: La maison de Hambourg

Le concept de "maison passive" a commencé en 1996, la première "maison passive" a été construite en 1999, chacun de 90 mètres carrés de trois chambres, la structure principale en bois. Le coût de construction de cette maison est seulement 7% plus élevé que la maison moyenne, mais le coût d'exploitation est très faible, l'utilisation du chauffage solaire, l'alimentation peut être autosuffisante, en 2004, un ménage chauffage, eau, électricité est à seulement 114 euros.

Energon, le plus grand immeuble de bureaux passif au monde, a été construit à Ulm, en Allemagne, en 2002. Selon les exigences publiées par l'Agence de la maison passive de Darmstadt, le bâtiment doit répondre à des critères spécifiques en termes de demande thermique annuelle, de charge thermique, densité de l'air et besoins énergétiques de base afin d'être appelé une «maison passive» qualifiée.

La construction de maisons passives n'est pas limitée par le type de bâtiment, y compris les immeubles de bureaux, les logements, les bâtiments scolaires, les salles de sport et les bâtiments industriels. Par conséquent, les bâtiments ordinaires peuvent être reconstruits pour répondre aux exigences standard de la «maison passive», qui a une importance pratique considérable. Plus de 6,000 maisons passives sont actuellement utilisées en Allemagne, en Autriche, en Suisse et en Italie. La "Hamburg House" est la première "maison passive" certifiée en Chine.

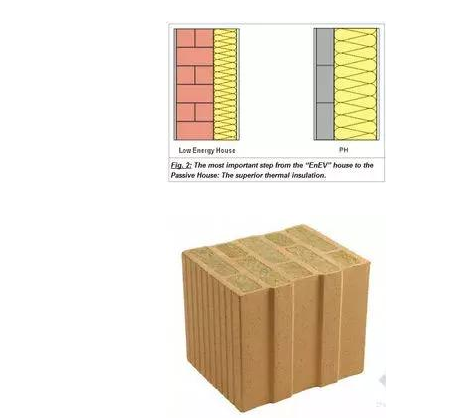

1. La couche d'isolation de la structure de protection externe est particulièrement épaisse, la partie jaune est la couche d'isolation, le côté gauche est l'épaisseur de la couche d'isolation de la maison générale, et le côté droit est l'épaisseur de la couche d'isolation de la maison passive.

Échantillon de brique d'argile avec cavité interne remplie de matériau d'isolation

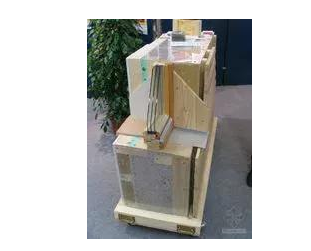

Diagramme de découpe stéréoscopique de structure murale et fenêtre passive

2, fenêtre super économie d'énergie "maison passive" nécessaire non seulement pour réduire la perte de chaleur, mais aussi pour augmenter l'isolation et le confort. Même par temps froid et glacial, le verre latéral intérieur peut dépasser 17 ° C.

Indicateurs de la maison passive Windows:

A, valeur Uw ≤ 0.8W/(m² K)

B, Ug-1.6W /(m² K) · g < 0, la valeur g est généralement d'environ 0.5.

Si cette condition est remplie, Il montre que l'énergie solaire thermique obtenue par Windows passif en hiver est supérieure à l'énergie perdue en raison de la conduction.

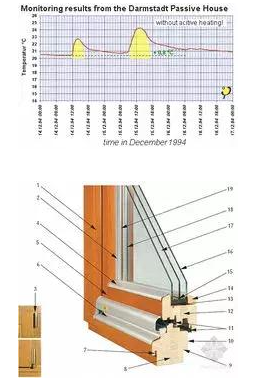

Schéma de coupe tridimensionnel de la fenêtre d'isolation en verre à trois couches

3. Certaines parties de l'enveloppe du bâtiment sans pont thermique forment des zones avec un flux de chaleur relativement dense et une température de surface interne basse sous l'action des différences de température intérieure et extérieure. Ces pièces deviennent des ponts avec plus de transfert de chaleur, elles sont donc appelées ponts thermiques, et parfois elles peuvent être appelées ponts froids.

Le soi-disant effet de pont thermique, c'est-à-dire l'effet physique de la conduction thermique, car il y a des poutres annulaires en béton et des colonnes structurelles dans le sol et le coin, et les matériaux en béton ont une meilleure conductivité thermique que les matériaux de mur (la conductivité thermique des matériaux en béton est 2 à 4 fois celle des briques ordinaires), Et en raison d'une mauvaise ventilation intérieure, la différence de température entre l'intérieur et l'extérieur est grande à la fin de l'automne et au début de l'hiver, et l'air froid et chaud frequContact avec vous. La conductivité thermique de la couche d'isolation du mur n'est pas uniforme, ce qui entraîne un effet de pont thermique, entraînant de la rosée, de la moisissure et même des gouttes sur le mur intérieur de la maison.

La structure de construction libre pont thermique de la maison passive peut éviter l'apparition du phénomène ci-dessus.

4, bonne étanchéité dans la détection de pression positive et négative, il y a des exigences strictes pour la perte de gaz. Parce que si le joint n'est pas bon, une convection de gaz chaud et froid se produira, entraînant une perte de chaleur.

5, le système de ventilation ventilation active (échange de chaleur air/air à contre-courant) fournit un air de haute qualité, tout en utilisant au moins 75% de la chaleur résiduelle des gaz d'échappement pour chauffer l'air frais pompé, à ce moment les gaz d'échappement et l'air frais ne sont pas mélangés. Parce que la maison passive est très bien scellée, le changement d'air peut être optimisé, et il est strictement contrôlé à 0.4/h (taux de change d'air par heure).

L'air froid frais extérieur, à travers la conduite verte, pénètre d'abord dans les composants de contrôle de base du système de ventilation de récupération d'énergie intérieur. Les gaz d'échappement intérieurs contenant une certaine quantité de chaleur, à travers la conduite jaune, se rassemblent également dans les composants de contrôle de base du système de ventilation de récupération d'énergie intérieur. Le système de ventilation de récupération d'énergie emprisonne la majeure partie de la chaleur dans les gaz d'échappement et chauffe l'air frais entrant dans la pièce. L'air frais préchauffé est envoyé dans chaque pièce par des conduites bleues. Après la récupération de chaleur, les gaz d'échappement sont déchargés vers l'extérieur par la conduite de tuyau.

Système de ventilation de récupération d'énergie à l'intérieur, système d'eau chaude solaire + système d'eau chaude de chaudière + système de chauffage au sol + radiateur chauffage + eau chaude domestique-système de stockage d'échange d'eau chaude, schéma

À l'avenir, l'industrie de la construction se développera certainement dans le sens de la protection de l'environnement, des économies d'énergie et de haute qualité. Comme une sorte d'efficacité énergétique élevée, un confort élevé et une forme de construction de haute qualité, la maison passive occupera certainement une place dans le futur.
