Support de cadre

Le mur-rideau en verre supporté par cadre est un mur-rideau en verre soutenu par un cadre métallique autour du panneau de verre, comprenant principalement:

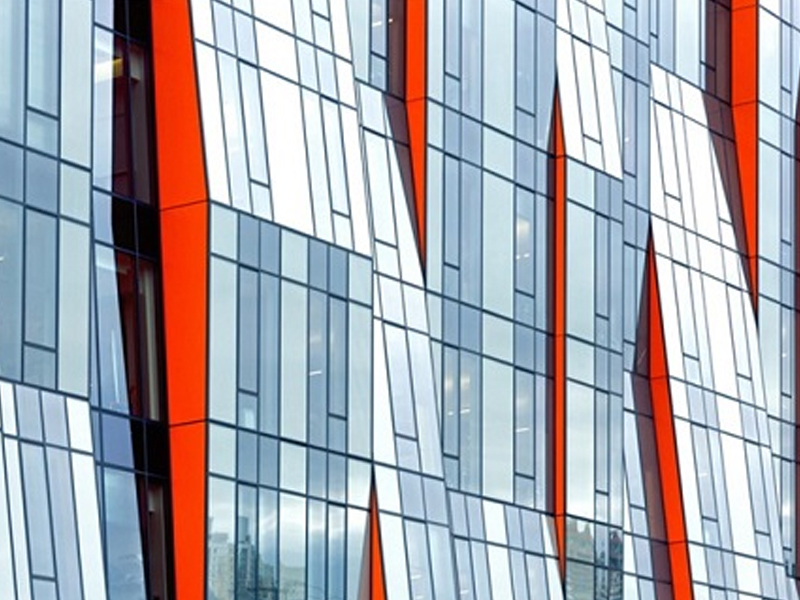

Mur rideau en verre encadré

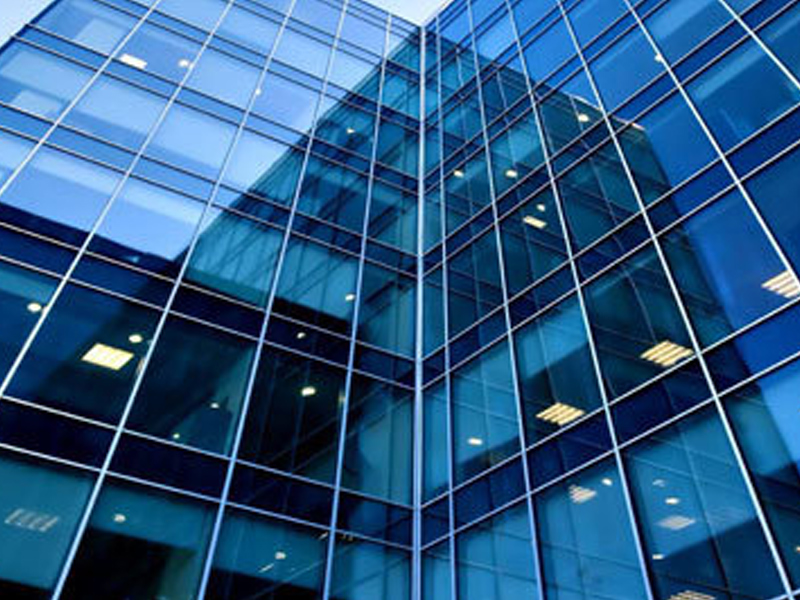

Le mur-rideau en verre encadré est un mur-rideau en verre avec des éléments de cadre en métal exposés à la surface extérieure. Il est encadré par des profilés en alliage d'aluminium avec des sections spéciales, et les panneaux de verre sont entièrement intégrés dans les rainures des profilés. Sa caractéristique est que le profil en alliage d'aluminium lui-même a le double rôle de structure squelette et de verre fixe.

Le mur rideau de verre encadré est la forme la plus traditionnelle, la performance la plus largement utilisée et fiable. Comparé au mur rideau en verre de cadre caché, il est plus facile de répondre aux exigences de la technologie de construction.

Mur rideau en verre à cadre caché

Le cadre métallique du mur-rideau en verre est dissimulé à l'arrière du verre et le cadre en métal ne peut pas être vu à l'extérieur. Le mur-rideau en verre à cadre caché peut être divisé en mur-rideau en verre à cadre entièrement caché et mur-rideau en verre à cadre semi-caché, le mur-rideau en verre à cadre semi-caché peut être caché vertical lumineux horizontal, peut également être vertical horizontal lumineux caché. La structure du mur-rideau en verre de cadre caché est caractérisée par: le verre est à l'extérieur du cadre en aluminium, et le verre est lié au cadre en aluminium avec un scellant structurel en silicone. La charge du mur-rideau est principalement supportée par le scellant.

Mur rideau entièrement en verre

Le mur-rideau tout en verre est un mur-rideau en verre composé de nervures en verre et de panneaux de verre.

1. L'épaisseur de verre du panneau de mur rideau tout en verre ne doit pas être inférieure à 10mm; L'épaisseur de la feuille de verre feuilleté ne doit pas être inférieure à 8mm; l'épaisseur de la section de nervure du mur-rideau en verre ne doit pas être inférieure à 12mm et la hauteur de la section ne doit pas être inférieure à 100mm.

2. Lorsque le mur rideau de verre dépasse 4m (épaisseur de verre 10, 12mm), 5m (épaisseur de verre 15mm), 6m (épaisseur de verre 19mm), le mur-rideau tout en verre doit être suspendu sur la structure principale.

3. le composant principal du mur-rideau tout en verre doit avoir une rigidité suffisante. Lorsque des fermes en acier ou des poutres en acier sont utilisées comme composants de force, la ligne centrale doit être cohérente avec la ligne centrale du mur rideau, et la ligne centrale du trou de vis ovale doit être compatible avec l'emplacement du boulon d'ancrage du cintre du mur-rideau.

4. Une structure de transfert de force horizontale rigide doit être installée entre la pince suspendue du mur-rideau suspendu tout en verre et la structure principale.

5. Après le soudage de toutes les structures en acier, l'acceptation des travaux dissimulés doit être effectuée et la peinture antirouille doit être appliquée après acceptation.

6. la taille du panneau de verre du mur-rideau tout en verre est généralement grande, et des ventouses mécaniques doivent être utilisées pour l'installation.

7. Le mur rideau tout en verre permet l'injection de scellant structurel en silicone sur le site.

8. le panneau tout en verre ne doit pas être en contact direct avec d'autres matériaux rigides. L'écart entre la surface de la plaque et la surface de décoration ou la surface structurelle ne doit pas être inférieur à 8mm et doit être scellé par un scellant.

Point contreventement

Le mur-rideau en verre à support ponctuel est un mur-rideau en verre composé d'un panneau de verre, d'un dispositif de support ponctuel et d'une structure de support. Ses formes de structure de support sont le support de nervure en verre, le support de tuyau en acier ou en acier unique, le support de treillis et la structure de support de câble de tige de tension.

Le mur-rideau d'unité fait référence à l'unité de base de la structure de mur-rideau faite de divers droits de mur et cadres de support dans l'usine, et est directement installé sur la structure principale du mur-rideau du bâtiment. Le mur-rideau d'unité peut être divisé en: mur-rideau d'unité et mur-rideau semi-unité, également connu sous le nom d'unité solide cMur de rideau, le mur-rideau semi-unité peut être divisé en: mur-rideau combiné à unité divisée verticale, mur-rideau de mur de fenêtre.

Le mur-rideau est le mur extérieur du bâtiment, qui n'est pas porteur, et est suspendu comme un rideau, il est donc également appelé mur suspendu, qui est un mur léger couramment utilisé dans les grands immeubles modernes et de grande hauteur avec des effets décoratifs.

1, le type et la structure du mur rideau de mur rideau selon le matériau peuvent être divisés en mur rideau de verre, mur rideau en aluminium, mur rideau en acier, etc., selon le cadre peut être divisé en mur rideau de cadre et cadre moins de mur rideau de verre.

2. composition du mur rideau de verre. Il est composé de trois parties: squelette, verre et accessoires.

(1) Squelette. Composé de colonnes longitudinales et de rails, il est utilisé pour soutenir le verre, fixer le verre et se connecter à la structure du mur en reliant des pièces. Il transmet le poids propre des charges de verre et de vent et d'autres charges à la structure principale, de sorte que le verre et la structure du mur sont connectés dans leur ensemble. (2) Verre. Le verre est le tissu du mur-rideau, qui est non seulement le composant de l'enceinte du bâtiment, mais aussi la surface de décoration architecturale, mais aussi le rôle de la fenêtre en verre.

3. Accessoires (accessoires de connexion et d'installation): Les principaux accessoires du mur de verre sont les boulons d'expansion, les clous en aluminium, les clous de tir, les matériaux de bande d'étanchéité et les connecteurs.

(1) Pay-off. Déterminez l'axe du mur et mesurez l'erreur comme base de la position correcte du squelette.

(2) installation squelette. La séquence d'installation du squelette est la suivante: installez d'abord le squelette vertical (colonne), puis installez le squelette horizontal (transversal). Il existe généralement deux types de méthodes de fixation pour le squelette vertical et le mur. La première consiste à faire les pièces encastrées lors du versement de la structure principale, puis à fixer le squelette après que les pièces de connexion soient soudées avec les pièces intégrées. Une autre méthode consiste à percer des trous dans la structure principale, à fixer le connecteur au mur avec des boulons d'expansion, puis à connecter le squelette au connecteur. Le premier est fermement renforcé, mais la position des pièces intégrées est souvent erronée avec l'installation. Cette dernière position d'installation est précise, mais le poinçonnage est laborieux et la fermeté n'est pas aussi bonne que celle. L'installation du squelette doit être horizontale et verticale pour créer des conditions pour l'installation du verre. L'installation du squelette doit être effectuée par un traitement anti-corrosion, le squelette en acier léger doit être recouvert d'une peinture antirouille anti-corrosion. Le squelette en alliage d'aluminium devrait faire attention à la protection de son film d'oxyde, en particulier le contact avec le béton doit être dans le film d'oxyde avec un traitement anti-corrosion pour empêcher la corrosion de l'aluminium par le béton alcalin.

(3) installation de verre. L'installation en verre est directement liée à la structure du squelette. Il existe généralement les méthodes suivantes.

① Le verre est placé dans le cadre en alliage d'aluminium et le cadre en alliage d'aluminium est connecté avec le squelette du mur rideau. Cette méthode convient au grand cadre squelette en acier léger.

② Fixez le squelette en alliage d'aluminium, puis installez le verre directement sur le squelette et cryptez le joint, comme si vous installiez la vitre de la porte et de la fenêtre.

③ Dans le système de structure de cadre non visible, le squelette n'a pas besoin de fermer le cadre, et le verre est directement collé sur le squelette avec des matériaux de liaison à haute résistance pour former un mur-rideau en verre sans cadre (ou un mur-rideau en verre à cadre caché).
