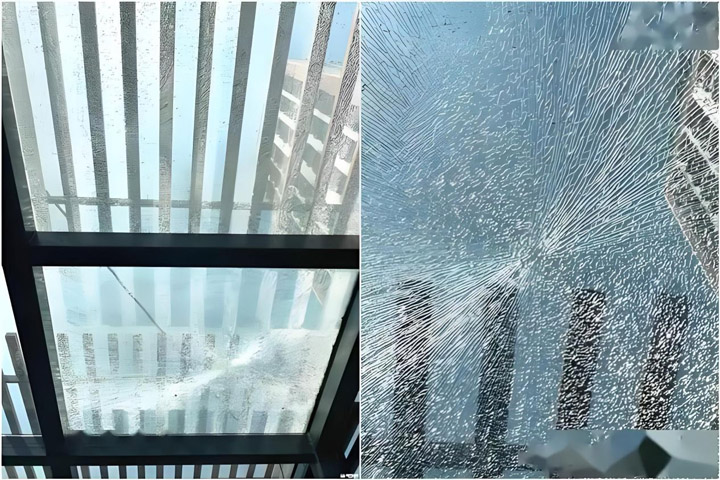

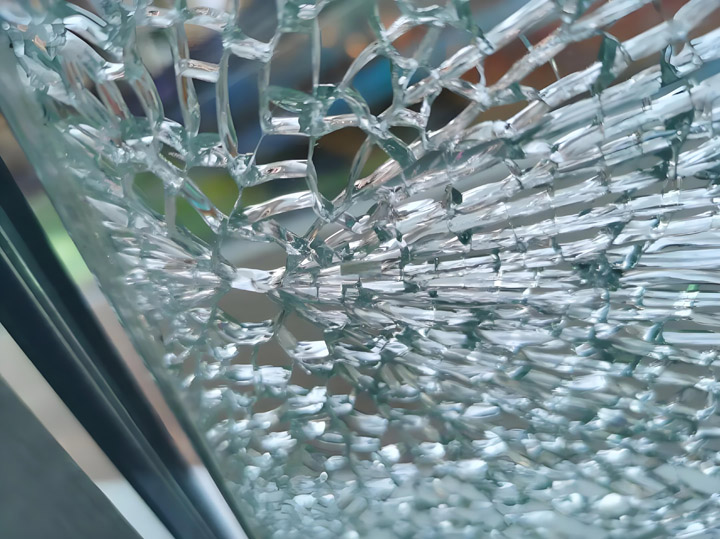

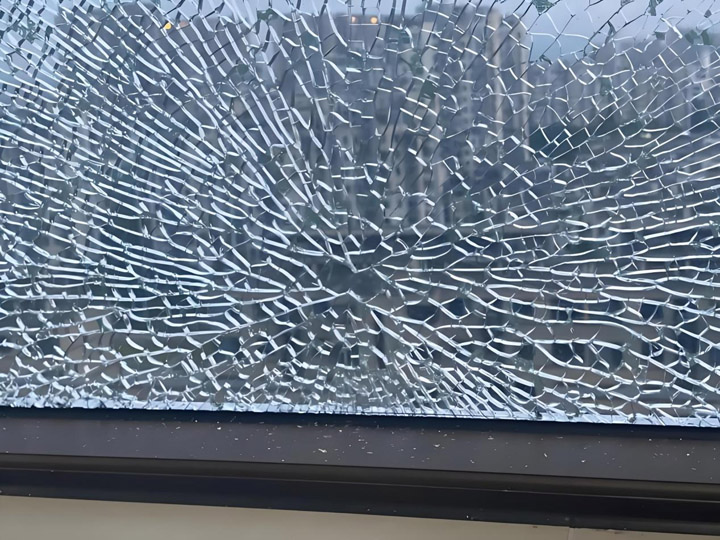

Êtes-vous curieux de savoir pourquoiVerre trempéExplose parfois soudainement? Aujourd'hui, dévoilons ce voile mystérieux!

Voyons ci-dessous les raisons:

1 Le stress thermique a provoqué une explosion de verre

Le verre exposé à la lumière directe du soleil absorbe principalement la lumière infrarouge et une partie de la lumière visible, qui sont convertis en énergie dans le corps en verre, provoquant la dilatation thermique du corps en verre; Cependant, la partie en verre à l'intérieur de la structure du cadre en aluminium ne peut pas recevoir le même rayonnement solaire, Résultant en un chauffage inégal du verre dans son ensemble et la formation de contrainte thermique interne. La dilatation thermique dans la zone médiane du verre provoque une contrainte de traction dans la région du bord du verre, qui dépasse la résistance à la traction de la région du bord, conduisant à une fracture du verre.

2 L'influence du degré de trempe

Les résultats expérimentaux ont montré que lorsque le degré de revenu est augmenté au niveau 1/cm, le nombre d'auto-explosion atteint 20% à 25%. On peut voir que plus la contrainte est élevée, plus le degré de revenu est élevé et plus la capacité d'auto-explosion est grande.

3 En raison d'un traitement ou d'un fonctionnement inapproprié, les surfaces en verre peuvent présenter des défauts tels que des rayures, des fissures et des bords profonds, qui peuvent facilement provoquer une concentration de contraintes ou entraîner une auto explosion de verre trempé.

4 Le gradient de température généré le long de la direction d'épaisseur du verre pendant le chauffage ou le refroidissement est inégal et asymétrique.

Cela rend les produits tempérés sujets à l'auto-explosion en quittant l'usine, et certains peuvent subir une «explosion de vent» pendant un refroidissement rapide. Si la zone de contrainte de traction se déplace d'un côté ou d'une surface du produit, le verre trempé s'autodétruira.

5 Il y a des pierres, des impuretés, des bulles et une épaisseur inégale dans le verre

Les impuretés dans le verre sont les points faibles et les zones de concentration de contraintes du verre trempé, en particulier si les pierres sont situées dans la zone de contrainte de traction du verre trempé, ce qui est un facteur important conduisant à la rupture spontanée.

6 Facteurs d'installation

Si l'espace d'installation est petit ou si le verre est en contact direct avec le cadre, cela peut provoquer une force de compression sur les bords ou les coins du verre, entraînant une fissuration du verre, etc.

7 Sulfure de nickel dans le verre trempé

Après refroidissement rapide, le sulfure de nickel à l'intérieur du verre trempé se transforme de la phase A à haute température à la phase B à basse température, ce qui entraîne une augmentation du volume. Les molécules de sulfure de nickel contenues dans le verre continuent de se déplacer, conduisant à la rupture du verre, ce qui est un phénomène normal dans la plage spécifiée.

8 L'épaisseur du verre peut également provoquer une rupture spontanée du verre

La sélection de l'épaisseur du verre est très importante, compte tenu non seulement de la charge du vent mais aussi de la contrainte thermique. Si la surface vitrée est relativement grande et que l'épaisseur du verre utilisé est faible, le verre a une faible résistance à la flexion et aux contraintes thermiques, et est très sujet à l'auto explosion.
