Comme nous le savons tous, le verre isolant en plus de l'air, l'argon est également un choix commun. Le remplissage en argon et l'utilisation de joints de bord chauds peuvent réduire la valeur en U du verre de 0.2 à 0.3w/m2.k. De plus, les avantages du remplissage d'argon sont:

Amélioration des performances acoustiques.

Gardez la pression d'air équilibrée à l'intérieur et à l'extérieur du verre.

Augmenter la résistance au vent et la résistance du verre.

Prolonger la durée de vie du tamis moléculaire d'espacement en aluminium

Les clients peuvent obtenir des commentaires positifs pour aussi peu que 1.50 $/m2. Les normes de verre isolant I BS en1279 exigent que la teneur en argon ne soit pas inférieure à 90% ni aucune fuite, et certains fabricants de verre n'ont pas les règles de fonctionnement correctes pendant le processus de remplissage, et manquent des outils nécessaires pour mesurer et tester la teneur en argon, Ce qui conduit à la mauvaise qualité des unités de verre double couche fabriquées en Chine, la teneur en argon est loin de répondre aux exigences. Résultant d'une augmentation des coûts énergétiques globaux du bâtiment.

Pourquoi le contenu en argon est-il si important? Comment la teneur en argon affecte-t-elle les propriétés du verre? Ici, nous utilisons Window Therm pour calculer les propriétés du verre pour vérifier son fonctionnement.

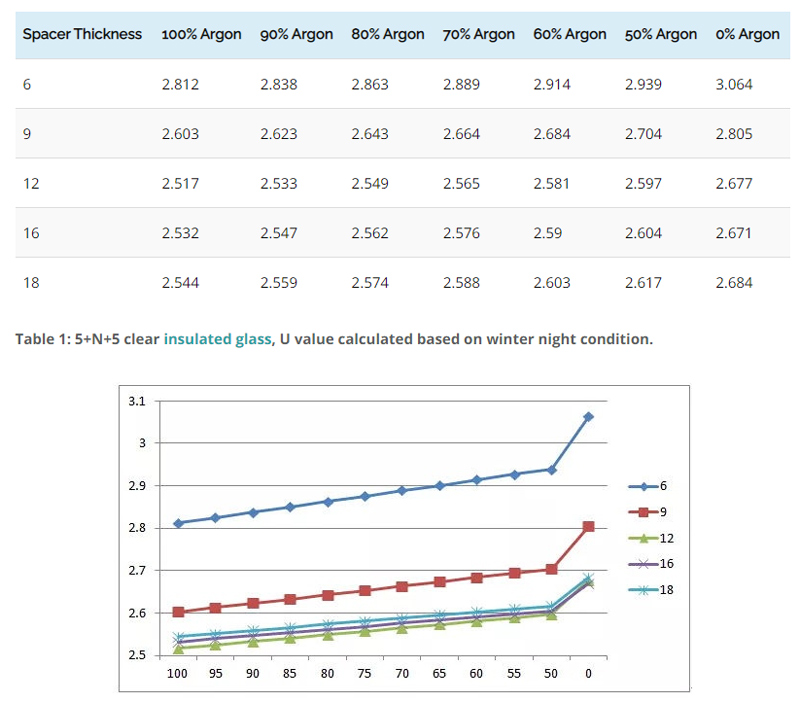

90% valeur du contenu U est de 0.226W/m2.k que le contenu 0% pour 5 9A 5.

90% teneur en argon est de 0.081W/m2.k que 50% pour 5 9A 5.

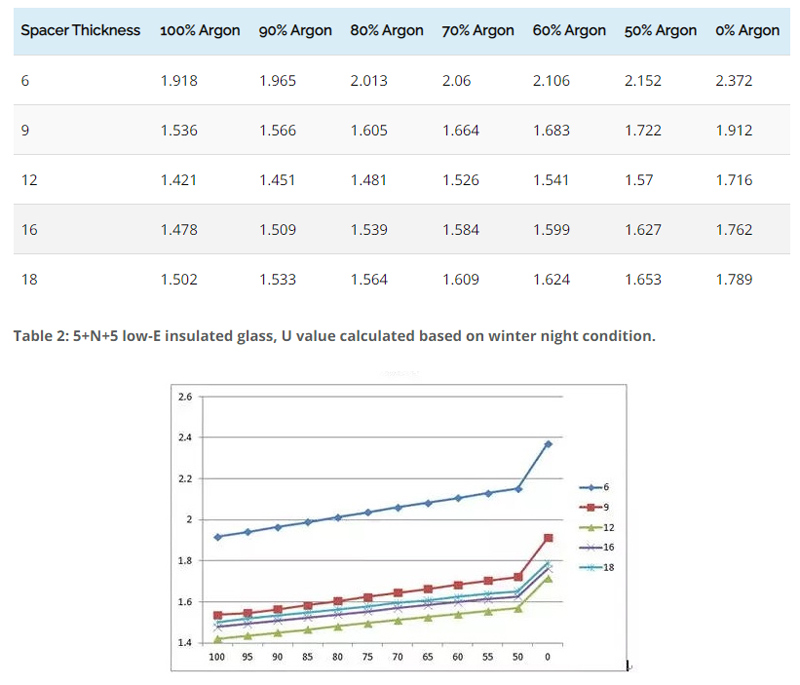

90% valeur du contenu U est de 0.346W/m2.k que le contenu 0% pour 5LE 9A 5.

90% teneur en argon est de 0.156W/m2.k que 50% pour 5LE 9A 5.

CONCLUSION:

La concentration d'argon a une grande influence sur le coefficient de transfert de chaleur du verre isolant, en particulier pour le verre isolant Low-E. Pour le verre isolant Low-E avec différentes épaisseurs d'espacement, le coefficient de transfert de chaleur central est amélioré d'une moyenne d'environ 0.3 W/(m² · K)

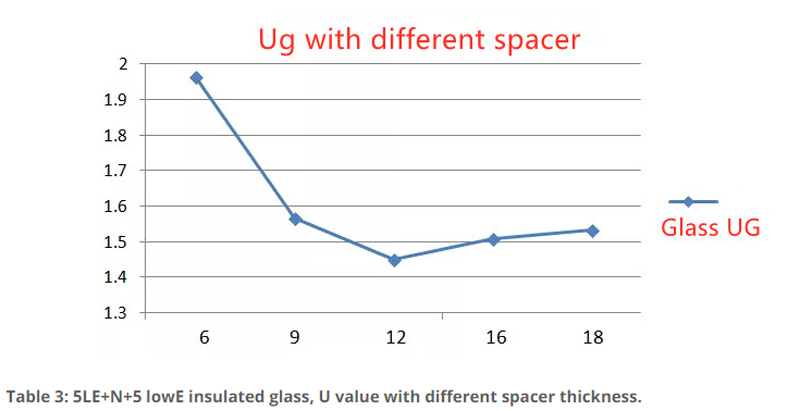

Lorsque l'épaisseur du verre et la concentration en gaz argon restent inchangées, avec une épaisseur d'espacement accrue, le coefficient de transfert de chaleur montre une tendance à «diminuer d'abord puis augmenter». L'épaisseur idéale est d'environ 12mm. Après avoir atteint 12mm, la convection de l'air fermé ou de l'argon augmente, augmentant le transfert de chaleur par convection, ce qui entraîne une diminution du coefficient de transfert de chaleur du verre isolant puis une augmentation.

Mais si appliqué dans les fenêtres en aluminium, nous pouvons obtenir ci-dessous conclusion:

Lorsque la concentration en argon baisse de 10%, la valeur U (Ug1) au centre du verre isolant augmentera d'environ 0.03 W/(m² · K), et le coefficient de transfert de chaleur (Uw) de la fenêtre entière augmentera d'environ 0.02W/(m² · K).

Pour assurer l'IGU utilisé dans votre mur-rideau, vous devez travailler avec des fournisseurs de verre haut de gamme avec une qualité garantie avec plus de 90% teneur en argon. Travaillez avec des processeurs de verre avec EN1279 et certificat IGCC, Lanjing aimerait offrir plus de mesures-entretoise de bord chaude, superspacer, revêtement haute performance de classe mondiale, triple unités de verre etc pour économiser plus d'énergie en outre.

Comment nous assurons la teneur en argon:

Ligne isolante avancée avec fonction de remplissage d'argon en ligne.

Le contenu complet d'argon détecte pour chaque pièce.

Certificats EN1279/ IGCC.
